Описание
Стеновые панели поэлементной сборки состоят из основы — сэндвич-профиля, в полости которого расположена теплоизоляция, терморазделяющего слоя и наружной облицовки. Глубина сэндвич-профиля (100 или 150 мм) определяется прочностными расчетами. Основная деталь панели представляет собой профиль, который крепится к стойкам каркаса здания. Профили изготавливаются из листов оцинкованной стали с полимерным покрытием рулонной оцинкованная сталь с покрытием 1 класса.

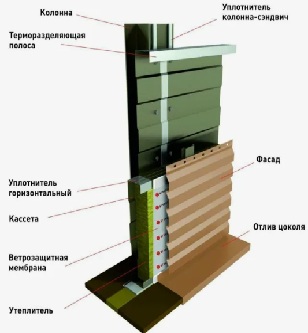

Схема панели поэлементной сборки ( СППС )

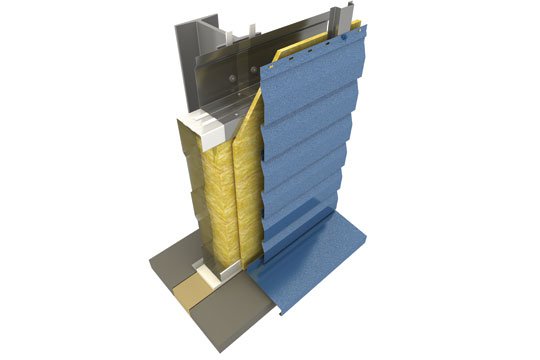

Конструкция панелей может отличаться по виду утеплителя
вар. А - мягкий утеплитель и жесткая ветрозащита,
вар. Б - мягкий утеплитель и ветрозащитная пленка,
вар. В - мягкий кашированный утеплитель или жесткий не-кашированный утеплитель;
вар. С - маркой элементов фасадной облицовки;
вар. D - особенностями крепления фасадной облицовки.
Кровельная конструкция СП ПС

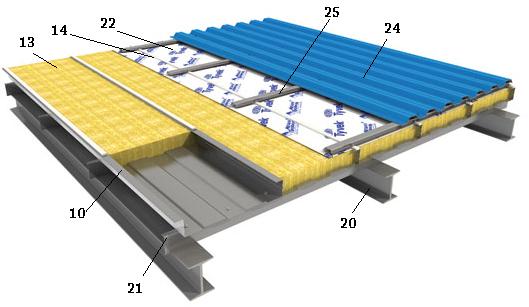

Вариант без дополнительного утепления К-100 (вар.ТП или МВ). Общая толщина теплоизоляции 100 или 150 мм.
Конструкция сэндвич-панелей поэлементной сборки без дополнительного утепления аналогична варианту «Юг» для стеновых СП ПС.

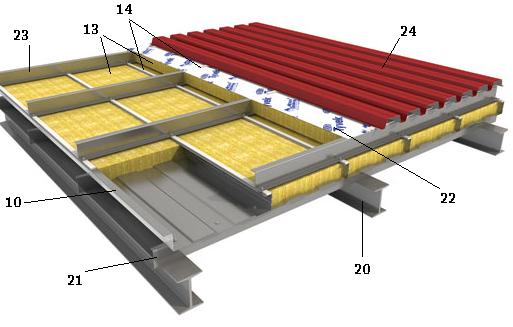

В кровельных конструкциях с дополнительным утеплением используется два слоя теплоизоляции, первый слой заполняет полость сэндвич-профелей, а второй слой устанавливается поверх них в плоскости Z-образных прогонов.
Мостики холода устраняются минимизацией площади контакта и использованием терморазделяющих полос. Поверх утеплителя под кровельной облицовкой устраивается гидроизоляционная мембрана.
Сборка
Поэлементная сборка СППС происходит непосредственно при строительстве. Монтаж панелей на строительной площадке гарантирует полный контроль качества материалов, компонентов и изделий.
