Описание

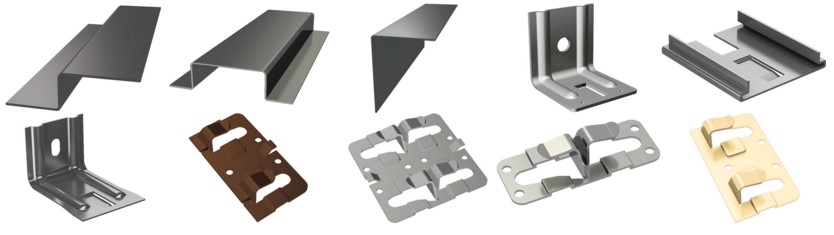

Подконструкция для фасадных систем представляет собой систему стального каркаса для крепления облицовки вентилируемого фасадов. Подконструкция включает в себя: кронштейны, удлинители кронштейнов, профили: Г-образными, шляпными, Z-образными и Т-образными, а также кляммеры. Кроме этих элементов, для систем вентилируемых фасадов в комплектацию входят различные метизы, анкера, дюбели, теплоизоляции и пленки.

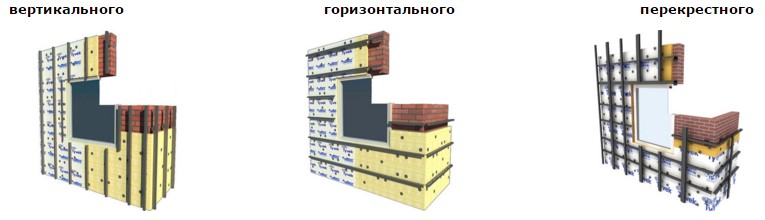

Подконструкция по расположению основных профилей делится на 3 типа:
Подконструкция вертикального типа применяется в системах вентилируемых фасадов с облицовкой сайдингом, линеарными панелями, профлистом, фасадными кассетами, керамогранитом.
Подконструкция горизонтального типа применяется в системах с облицовкой профлистом или линеарными панелями.
Подконструкция перекрестного типа применяется в системах с облицовкой фасадными кассетами или керамогранитом.
Наихудшей с точки зрения работы пространственной конструкции, является конструкция из горизонтальных направляющих, так как профили в этой системе работают на изгиб и кручение.
В конструкции из вертикальных направляющих профили воспринимают нагрузки на сжатие и растяжение (более благоприятный режим работы), кроме того, такая конструкция не препятствует вертикальному воздушному потоку.
Наилучшей же является комбинированная конструкция, в которой к телу стены крепятся горизонтальные направляющие, а к ним — вертикальные направляющие, на которые ложится нагрузка от облицовочных элементов. В такой конструкции происходит перераспределение нагрузки и не создается препятствий вертикальному воздушному потоку.
В зависимости от степени воздействия окружающей среды и требуемого срока службы элементы подконструкции могут быть выполнены в трех вариантах:
- Оцинкованная сталь;
- Оцинкованная сталь с порошковой окраской;
- Коррозионностойкая сталь (Нерж.).

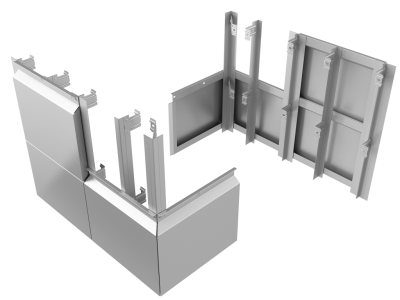

Рассмотрим на примере подконструкции для фасадных панелей:
- кронштейны – КК-80-1.2, ККУ-90-2, ККУ-120-2, ККУ-150-2, ККУ-180-2;
- горизонтальные профили — КПГ 60х44/3;
- вертикальные профили – КПШ 90/3, КПШ 50/3 (или КПШ ARC 80/3, КПШ ARC 60/3 — соответственно);
- вертикальный z-образный профиль– КПZ/3;
- полоса декоративная, планка начальная
